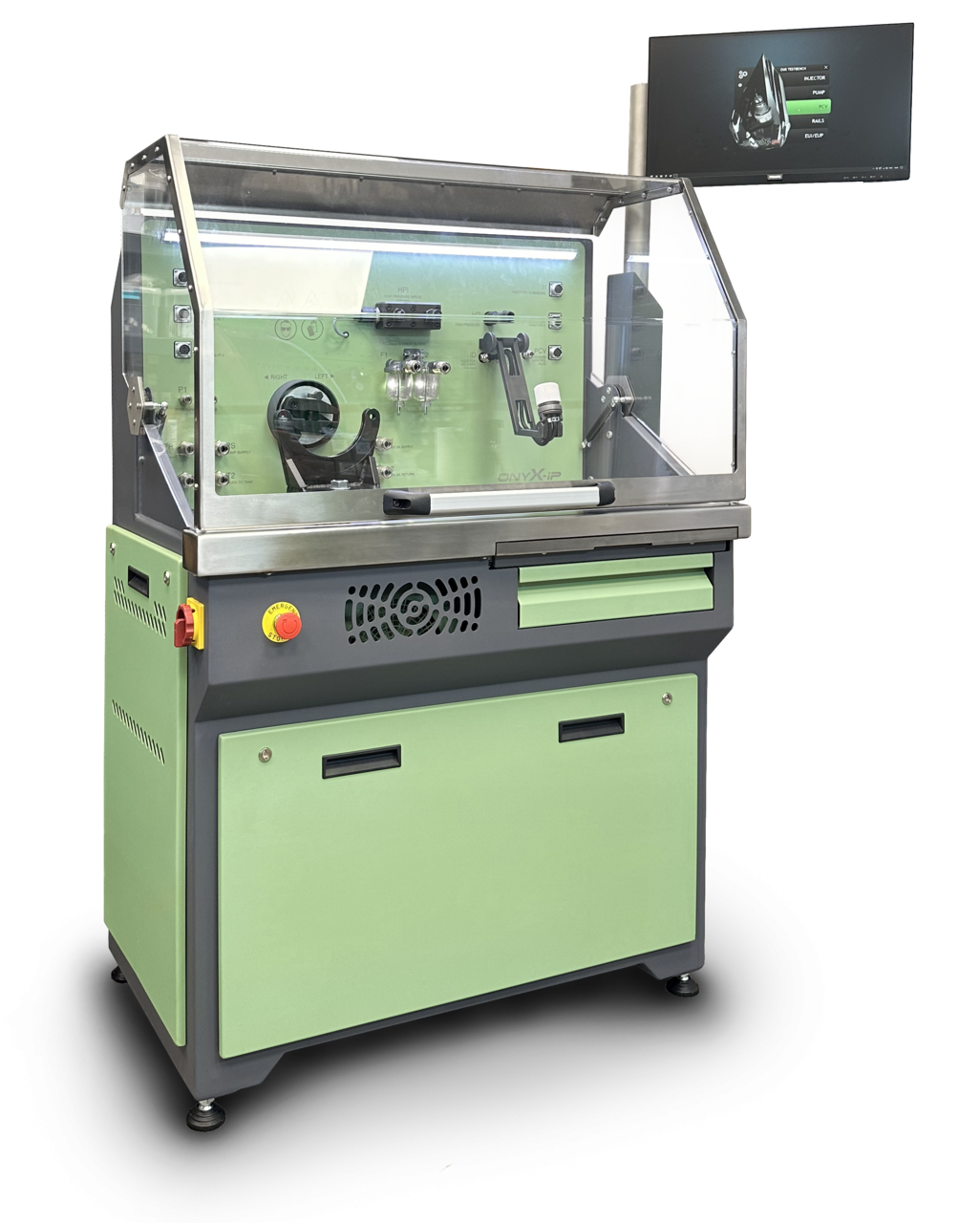

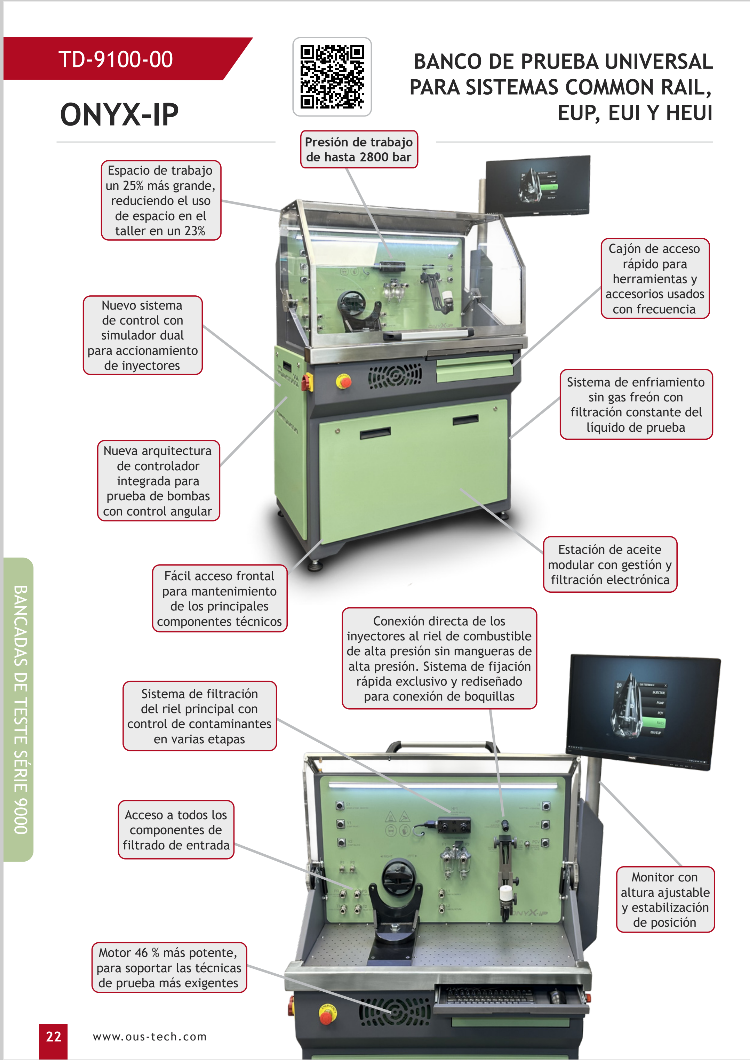

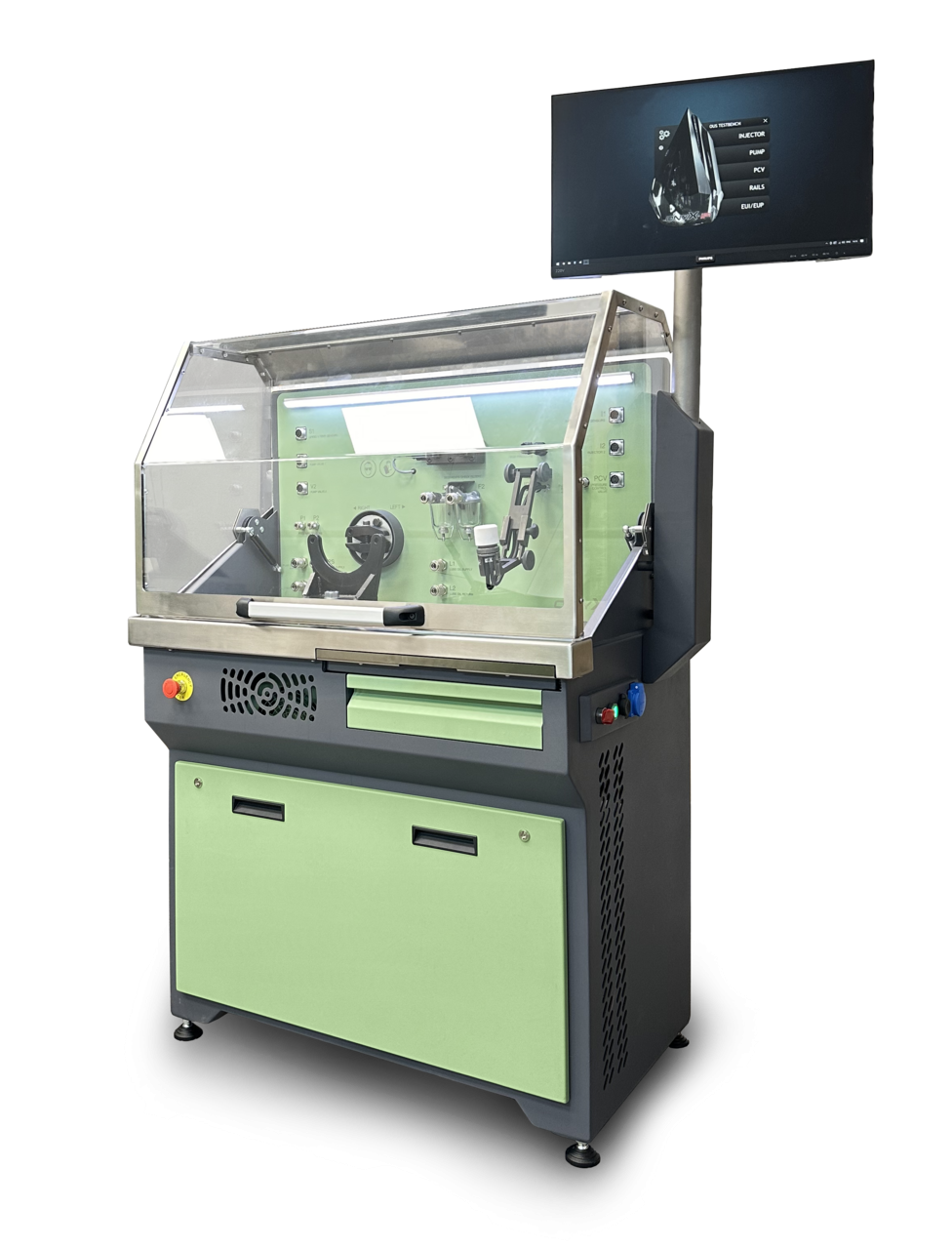

ONYX IP – Banco Universal para Bombas e Inyectores Common Rail

Con más de 10 años de experiencia en el desarrollo de bancos de prueba, OUS no se limitó a mejorar la línea anterior: rediseñó completamente la plataforma ONYX para lograr máxima productividad, precisión y confort operativo.

Basado en ingeniería avanzada y una arquitectura de control de nueva generación, el ONYX IP fue desarrollado para responder a las tareas más exigentes del servicio diésel moderno, incluyendo bombas CR de alta potencia e inyectores de última generación.

ESPECIFICACIONES TÉCNICAS

• Dimensiones sin monitor: 1160 × 690 × 1530 mm
• Dimensiones máximas con monitor: 1620 × 690 × 1870 mm
• Peso neto: 480 kg
• Alimentación eléctrica: 380V – 50/60 Hz – 3 fases
• Corriente máxima: 32 A
• Potencia del motor: 11 kW con control por inversor
• Velocidad máxima: 2500 rpm
• Presión máxima: 2800 bar
• Control automático de contrapresión de retorno: -0,3 a 12 bar
• Presión de suministro: 0 a 6 bar
• Depósito de aceite de ensayo: 30 litros
• Depósito de lubricación para bombas: 5 litros (opcional)
• Caudal medido de entrega de bomba: 0,1 – 500 l/h
• Caudal de retorno de bomba: 0,1 – 500 l/h
• Caudal medido de inyectores: 0,3 – 830 cm³/min

CARACTERÍSTICAS BÁSICAS

• Prueba de bombas Common Rail
• Prueba de inyectores Common Rail
• Control total de parámetros eléctricos de bobinas y piezoactuadores
• Codificación Bosch IMA / ISA
• Codificación Delphi C2i / C3i / C4i
• Codificación Denso QR
• Codificación Siemens / Continental IIC
• Medición NOP y MST
• Control VCC para Bosch CRI 2-18 y 2-20
• Medición NCC para CRI 3-25 y 3-27
• Control automático de retorno presurizado
• Prueba de CRIN 4.2 de 4 polos
• Diagnóstico de sensores I-ART y presión de rail
• Sistema automático de control térmico del aceite de ensayo

FUNCIONES OPCIONALES

• Prueba de válvula PCV y rail
• Codificación CRIN 4.2
• Codificación Continental PCRS5
• Codificación SMART injectors
• Codificación Delphi F2P / F2E
• Sistema de lubricación para bombas de gran potencia

VENTAJAS DIFERENCIALES ONYX IP

Comodidad impresionante

• Apertura optimizada de cubierta protectora
• Monitor con altura regulable
• Cajones organizadores para herramientas
• Tanque de aceite deslizante
• Filtros hidráulicos de acceso rápido

Velocidad que cambia el juego

• Medición simultánea de entrega y retorno de bombas CR
• Automatización completa de planes de prueba
• Conexión rápida de inyectores
• Medición y codificación hasta 2 veces más rápida
• Caudalímetro de rango hidráulico ampliado

Precisión excepcional

• Rail de gran volumen rediseñado
• Estabilidad superior de presión y temperatura
• Corrección automática por temperatura y volumen
• Nuevo sistema de refrigeración electrónica sin freón

Tecnología avanzada

• Autodiagnóstico de periféricos
• Medición de resistencia, inductancia y capacitancia
• Control avanzado de tiempo de respuesta
• 4 canales independientes
• Control universal de bombas CR multipropósito
• Compatibilidad con bombas multiválvula y control angular
